【产品功能 】

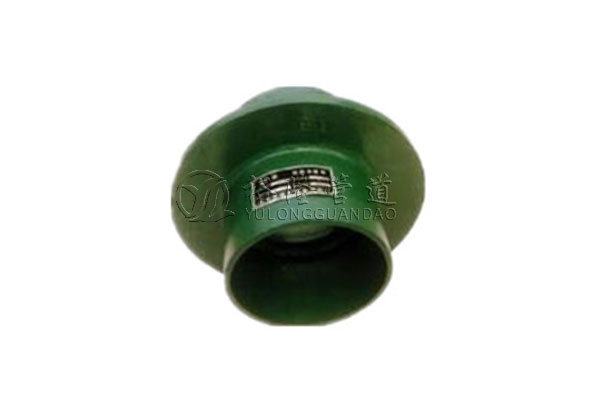

B型刚性防水套管又叫防水套管，穿墙管。刚性防水套管分为A型刚性防水套管和B型刚性防水套管。两者主要是穿管子不一样，A型适用于钢管、B型适用于铸铁管。刚性防水套管对焊接要求及检查标准，普通套管，多用焊接管制成，套管两端应机械裁口（如，用无齿锯等），对壁厚要求不严，管道穿越地下室等有防水要求的建筑物、构筑物时，常用刚性防水套管。刚性防水套管，需在套管外焊接止水环翼，对套管的壁厚、环翼的壁厚都有严格的要求。

B型刚性防水套管套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围， Ⅱ型套管应比翼环直径（ D4 ）大 200mm ，而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。

B型刚性防水套管防水套管处的混凝土墙厚，应不小于 200mm ，否则应使墙壁一边或两边加厚，加厚部分的直径，小应比翼环直径（ D4 ）大 200mm 。

B型刚性防水套管刚性防水套管多用油麻、石棉水泥填充，填充后紧密捣实。

【产品别名】：防水套管、穿墙管

【产品规格】：DN50-DN2000

【适用范围】：化工、建筑、自来水、地下工程等

【产品材质】：碳钢，不锈钢

【产品说明】

1、需要提前浇筑于墙内，后期免打孔，方便穿墙管道的安装

2、利于墙体的防水；防止管道出现漏水现象；

3、 套管穿墙处如遇非混凝土墙壁时，应改用混凝土墙壁，其浇注范围应比翼环直径（D4）大200，而且必须将套管一次浇固于墙内，套管内的填料应紧密捣实。

4、 穿管处混凝土墙厚应不小于200，否则应使墙壁一边或两边加厚。加厚部分的直径至少为D3+200。

5、 防水套管的焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422。焊缝坡口的基本形式与尺寸按照GB985-88执行。

6、当套管（件1）采用卷制成型，周长允许偏差为：D2≤600，±2，D3＞600，±0.0035D2 。

7、 套管的重量以L=200计算，当L＞200时，应另行计算。

8、当用于饮用水水池安装时，应在石棉水泥与水接触侧嵌填无毒密封膏

【详细参数】
