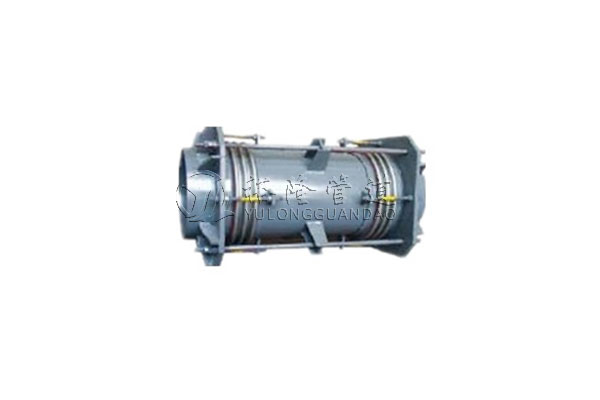

JDH型大拉杆横向型波纹补偿器

　　JDH型大拉杆横向型波纹器可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。该补偿器由二个波纹管、长中间接管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力

巩义市裕隆管道设备有限公司

24小时销售热线：158-9000-6998 / 微信同号

联系我们

【产品功能】

JDH型大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。该补偿器由二个波纹管、长中间接管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。能够实现管道的横向，角向位移。能够吸收管线的内压推力。运行稳定，使用寿命长。

举例：1.6YSDHK800—8JB—3000：表示公称通径为800，公称压力为1.6Mpa，波纹管总波数为8个波，产品总长度为3000mm，不锈钢接管连接的大拉杆横向型波纹补偿器，本产品连接方式：法兰连接、焊接

【产品型号】：JDH型

【产品别名】：大拉杆补偿器 \波纹补偿器

【公称通径】：DN100mm-DN1000mm

【工作压力】：0.6-2.5MPa

【产品特点】

JDH型大拉杆横向型波纹补偿器由两个波纹管、长中间接头以及大拉杆等零件构成，它能吸收管线任意平面内的横向位移。位移时大拉杆的球面螺母绕球面垫圈转动，同时大拉杆还具有承受内压推力的能力。

【详细参数】

公称直径Nominal Diameter DN mm	波数Number of wave	压力等级Pressure grade Mpa	横向补偿量Horizontal compensation mm/刚度Stiffness N/mm						大外径尺寸Max size of external diameter mm
			产品长度Length mm
			1200	1500	2000	2500	3000	3500
100	4+4	0.25	177/2.2	243/1.2	254/0.6	465/0.3			310
		0.6	177/2.2	243/1.2	341/0.6	447/0.3			310
		1.0	163/2.2	243/1.2	325/0.6	427/0.3			310
		1.6	91/4	127/2	187/1	247/0.6			310
		2.5	94/8	132/5	194/2	256/1			310
125	4+4	0.25	181/2.8	251/1.5	369/0.7	487/0.4			360
		0.6	172/2.8	239/1.5	351/0.7	463/0.4			360
		1.0	161/2.8	224/1.5	330/0.7	435/0.4			360
		1.6	99/11	140/6	209/3	277/2			360
		2.5	94/11	113/6	197/3	262/2			360
150	4+4	0.25	199/6	278/3.2	410/1.6	542/1.0			410
		0.6	186/6	259/3.2	382/1.6	506/1.0			410
		1.0	122/10	170/6	251/3	332/2			410
		1.6	108/12	153/6	230/3	307/2			410
		2.5	82/22	117/12	176/5	324/3			410
200	4+4	0.25	155/9.4	220/4.9	327/2.25	435/1.4			480
		0.6	138/9.4	196/4.9	291/2.25	388/1.0			480
		1.0	101/20	143/11	213/5	283/3			480
		1.6	75/42	108/21	164/10	220/6			480
		2.5	59/69	86/35	130/16	176/9			480
250	4+4	0.25	164/10.2	239/5.1	367/2.4	494/1.5			580
		0.6	128/21	188/10	287/5	387/3			580
		1.0	109/35	159/18	243/8	328/5			580
		1.6	76/68	116/33	182/14	249/8			580
		2.5	64/122	98/58	154/25	210/14			580
300	4+4	0.25	144/17.6	174/8.4	287/3.7	379/2			660
		0.6	94/50	144/24	228/0	313/6			660
		1.0		127/39	202/17	277/10	352/6		660
		1.6		169/28	169/28	234/15	299/10		660
		2.5		91/113	148/47	215/26	262/16		660
350	4+4	0.25	100/26	157/14	254/5	352/3			750
		0.6	83/73	130/34	210/14	292/8			750
		1.0		117/54	190/23	263/13	337/8		750
		1.6		95/96	160/38	225/20	291/13		750
		2.5		81/158	135/63	190/34	246/21		750
400	4+4	0.25		146/16	238/7	330/4	423/2		780
		0.6		122/45	199/19	276/10	354/7		780
		1.0		109/74	177/31	246/17	315/11		780
		1.6		85/130	144/52	202/28	262/17		780
		2.5			112/88	157/47	203/29	250/20	780
450	4+4	0.25		134/20	216/8	299/5	383/3		870
		0.6		129/40	208/17	289/9	369/6		870
		1.0		109/68	176/29	244/16	312/10		870
		1.6			115/9	162/48	210/29	258/20	870
		2.5			86/198	122/105	158/65	193/44	870
500	4+4	0.25		123/26	199/11	277/6	355/4		920
		0.6		119/53	193/22	267/12	342/8		920
		1.0		99/90	160/38	222/21	285/13		920
		1.6			101/127	43/66	186/41	229/27	920
		2.5			76/284	107/149	140/91	172/62	920
600	4+4	0.25		111/54	188/22	265/12	342/9		1010
		0.6		108/108	181/43	256/23	331/14		1010
		1.0		83/220	319/88	197/47	254/29		1010
		1.6			98/182	143/93	187/56	232/38	1010
		2.5			82/307	119/157	156/95	193/63	1010
700	4+4	0.25		98/82	166/32	236/17	305/11		1140
		0.6			161/64	228/34	295/21	263/14	1140
		1.0			117/132	165/70	214/43	264/29	1140
		1.6			81/287	199/144	157/86	196/57	1140
800	4+4	0.25			146/45	208/24	271/15	334/10	1240
		0.6			141/93	201/49	262/30	323/20	1240
		1.0			102/182	146/95	190/59	235/40	1240
		1.6			69/402	103/200	137/119	170/79	1240
900	4+4	0.25				184/49	249/28	314/18	1370
		0.6				179/97	242/56	305/37	1370
		1.0				139/171	188/99	237/64	1370
		1.6				103/369	139/213	176/139	1370
1000	4+4	0.25				194/52	266/30	340/19	1500
		0.6				194/104	266/59	340/38	1500
		1.0				148/185	204/106	260/68	1500
		1.6				108/416	148/237	189/153	1500
